TESTER CIĄGŁOŚCI PRZEWODÓW KABLI 6V do 42V 24DIAG C730

RADIOWY TESTER CIĄGŁOŚCI PRZEWODÓW 24DIAG C730:

• Znajdź przerwę w instalacji auta bez niepotrzebnego rozbierania tapicerki
• Ustawienie TONE – lokalizacja przerwy w obwodzie
• W ustawieniu CONT – można zlokalizować zwarcie w instalacji
• Urządzenie działa radiowo
• Sygnał dźwiękowy
• Regulacja czułości
• Zasilanie – baterie 9V (6LR61) x2 – brak w zestawie, należy dokupić oddzielnie
• Wystarczy wpiąć się w podejrzany przewód i do masy pojazdu (minus) ustawić przycisk przełącznik w tryb TONE i można śledzić ciągłość przewodu idąc wzdłuż ukrytego pod tapicerką przewodu, gdy sygnał zaniknie, znaleziono przerwę w obwodzie

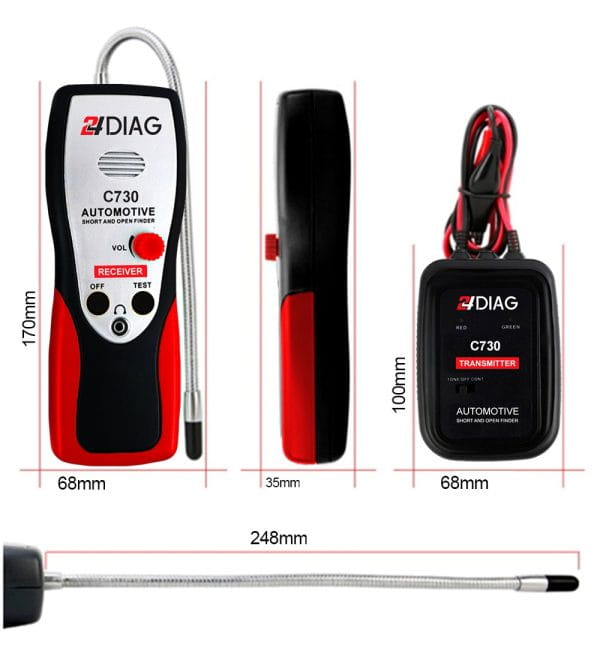

• Giętka sonda pomiarowa 25cm

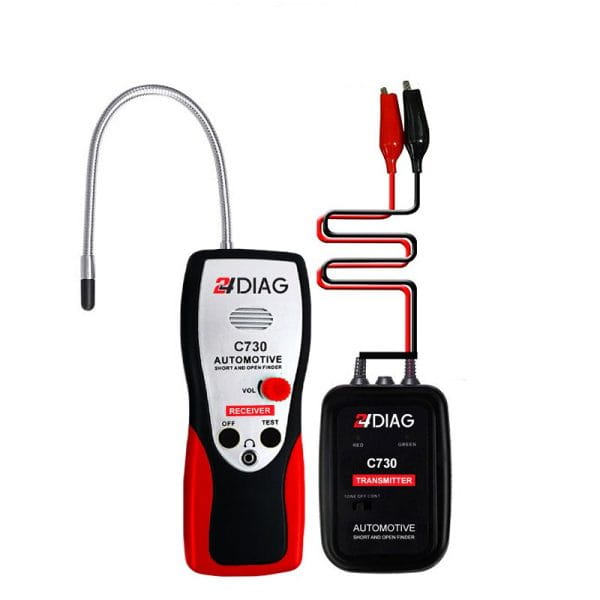

• Długość przewodów w nadajniku 75cm

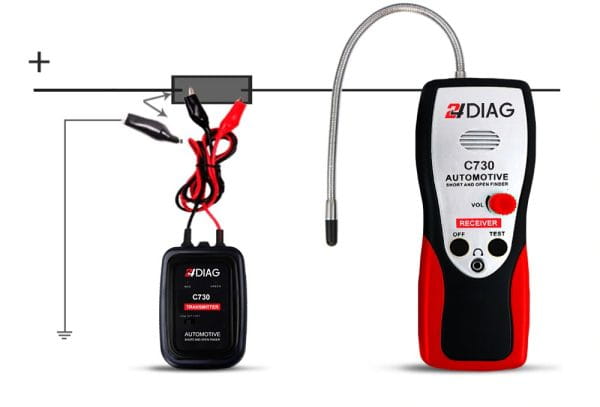

Lokalizacja przerwy w obwodzie TONE:

• Wystarczy wpiąć się w podejrzany przewód (przewód czerwony z nadajniku) i do masy pojazdu (minus – przewód czarny w nadajniku) ustawić przycisk przełącznik w tryb TONE i można śledzić ciągłość przewodu idąc wzdłuż ukrytego pod tapicerką przewodu, gdy sygnał dźwiękowy zaniknie, znaleziono przerwę w obwodzie

Lokalizacja zwarcia CONT:

• Należy odłączyć od podejrzanych przewodów urządzenia. Podłącz czerwony przewód nadajnika do kilku przewodów które mają być sprawdzane. Podłącz czarny przewód nadajnika do potencjału ujemnego. Jeśli rezystancja przekroczy 10k ohm to dioda, zaświeci się na zielono. Oznacza to że któreś z przewodów podłączone są zwarte. Teraz wystarczy odłączać po kolei przedmowy aby znaleźć dwa lub więcej zwartych przewodów.

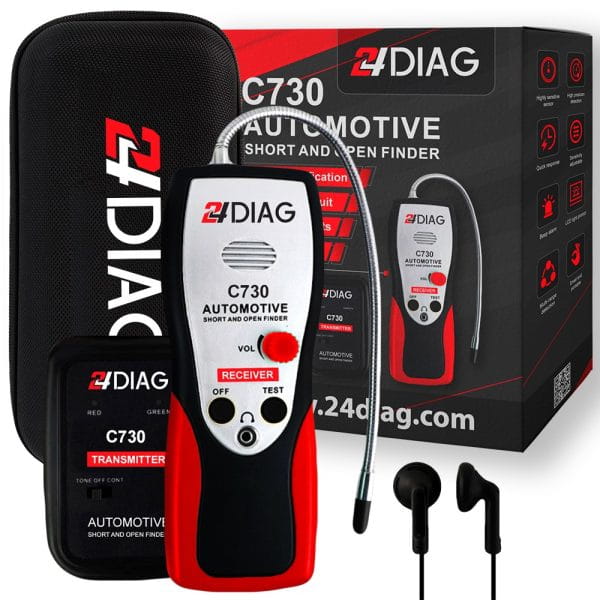

W skład zestawu wchodzą:

1. Miernik elektryczny – Nadawca
2. Miernik elektryczny – Odbiorca
3. Słuchawki douszne typ Jack
4. Solidny pokrowiec/etui na urządzenie
5. Instrukcja obsługi w języku Polskim
6. Oryginalne opakowanie na cały zestaw
